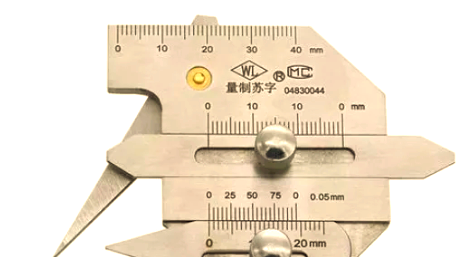

焊接检验尺由主尺、高度尺、咬边深度尺以及多用尺四个精密部件精心组合而成，

旨在精确测量焊件的各种关键尺寸，如坡口角度、高度、宽度、间隙以及咬边深度。

焊接检验尺，这一专为焊接检验而设计的工具，巧妙地融合了线纹和游标测量原理，成为检验焊接件各项尺寸的得力助手。

它能够精准地测量焊缝的宽度、高度、间隙，同时还能测量坡口的角度以及咬边的深度，为焊接质量的把控提供了有力的技术支持。

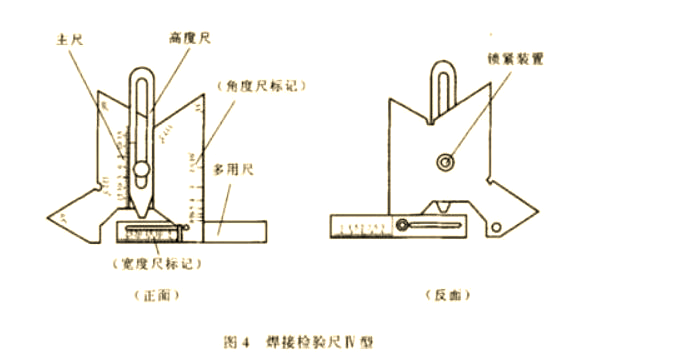

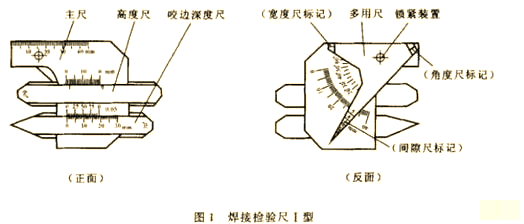

焊接检验尺的主要结构形式包括Ⅰ型（图1）、Ⅱ型（图2）、Ⅲ型（图3）和Ⅳ型（图4）。

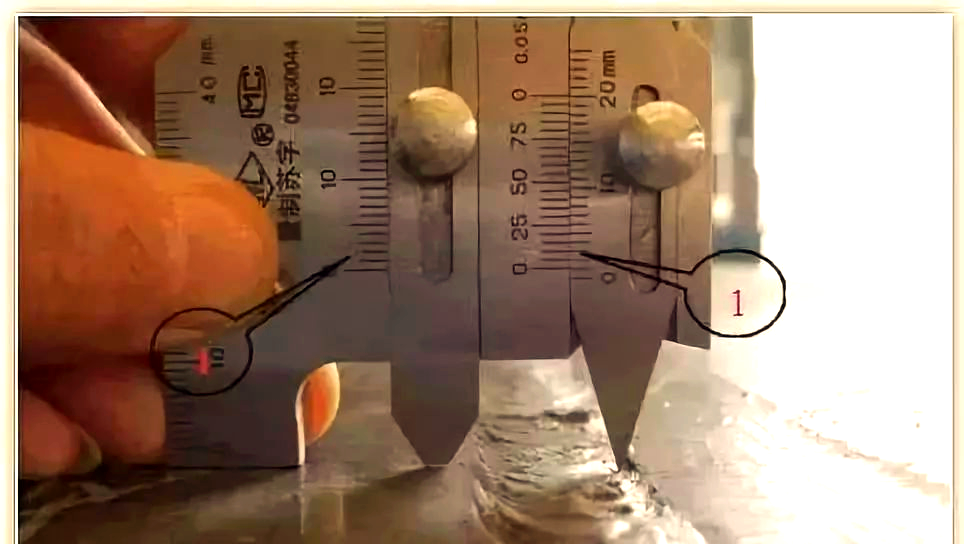

2、测量角焊高度

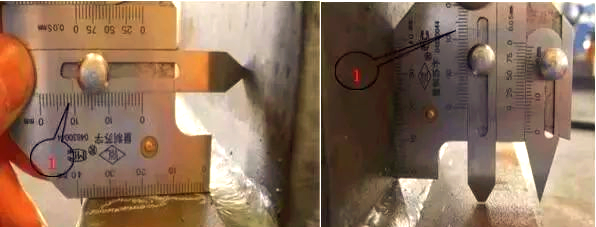

将高度尺的一侧紧贴焊件，另一侧则与焊缝边缘接触，滑动高度尺以使其与焊件的另一侧相接触，此时高度尺上的指示线所指示的数值即为角焊的高度。

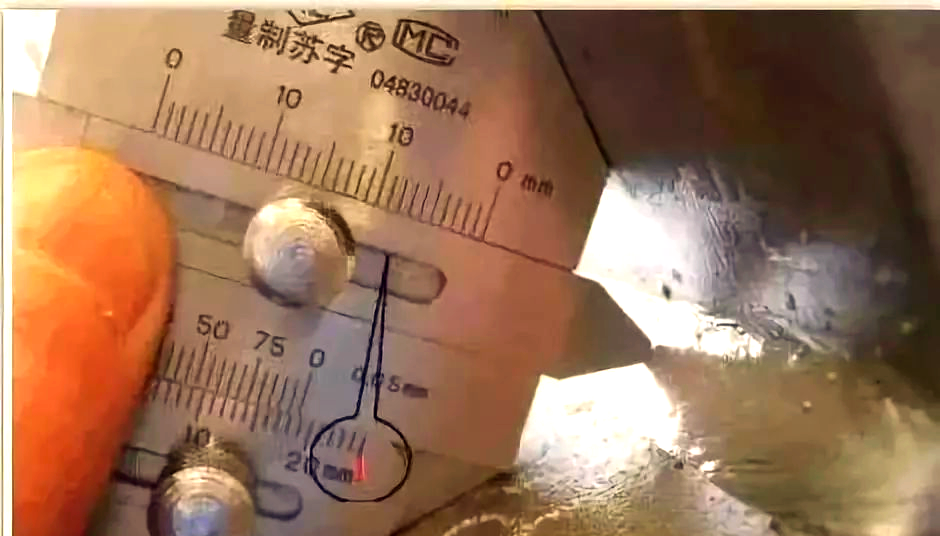

3、角焊缝的测量

在45°角位置找到焊点，这就是我们要测量的角焊缝厚度。将高度尺的主体工作面紧贴焊件，并确保高度尺与焊点滑动接触，此时高度尺上的读数即为焊缝的高度。

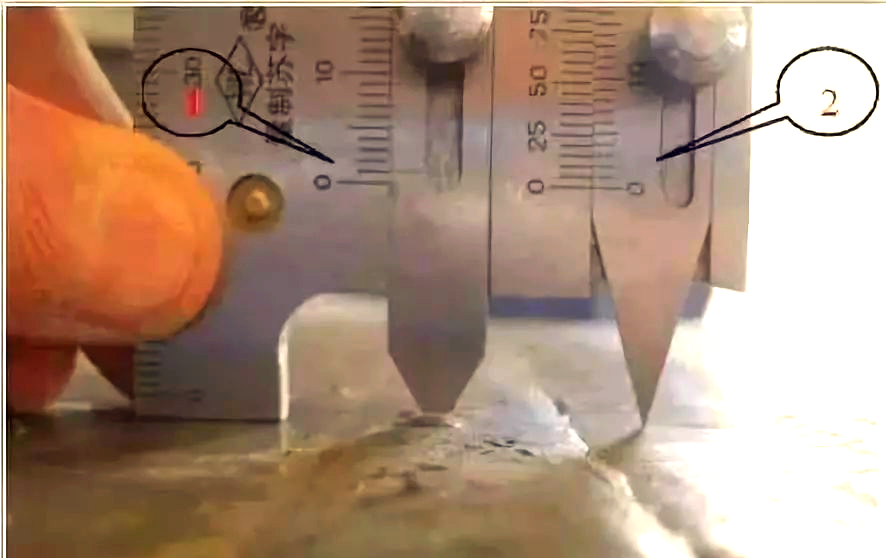

4、测量焊缝咬边深度

首先，将高度尺调零并拧紧螺丝，以确保测量的准确性。接着，利用咬边尺来测量焊缝的咬边深度，并读取咬边尺上的指示值，该值即为咬边的深度。

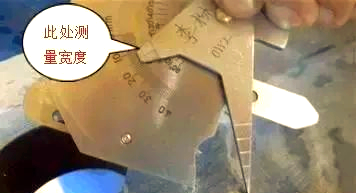

5、测量焊缝宽度

将主体测量角紧贴焊缝一侧，随后旋转多用尺的测量角使其紧贴焊缝另一侧，此时，多用尺上的指示值即为焊缝的宽度。

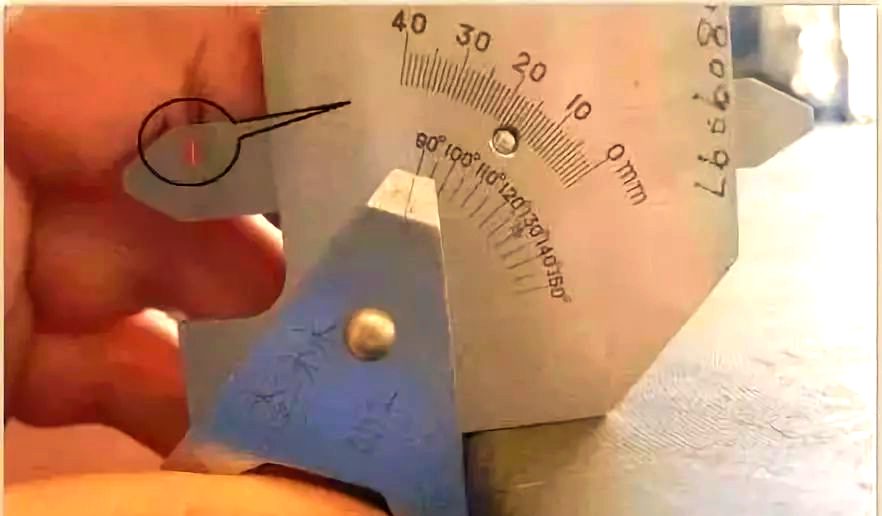

6、测量焊件坡口角度
根据所需坡口角度，结合主尺与多用尺进行测量。观察主尺工作面与多用尺工作面所夹角度，同时参考多用尺上的指示线，即可得出坡口角度的数值。

7、测量焊缝宽度

将主体测量角紧贴焊缝的一侧，随后旋转多用尺的测量角使其紧贴焊缝的另一侧，此时，观察多用尺上的指示值，即可获得焊缝的宽度。

8、测量装配间隙

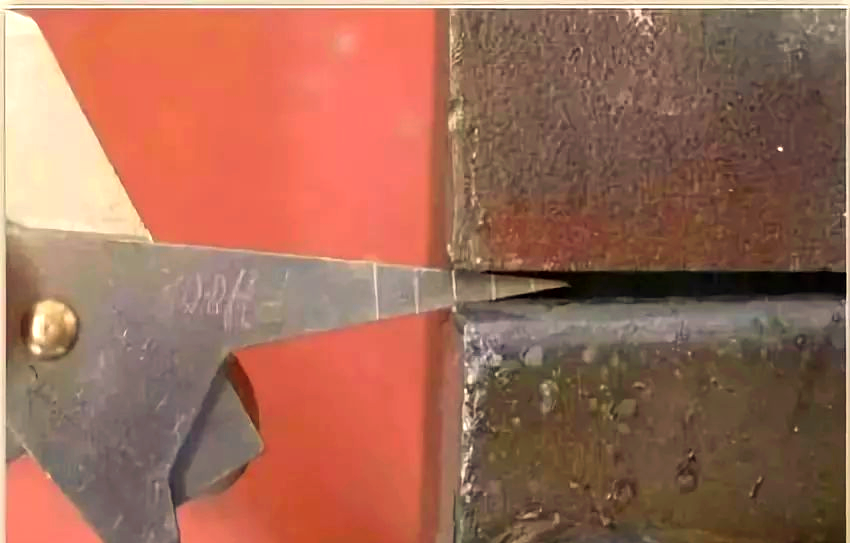

将多用尺插入两焊件之间，直接读取间隙尺上的指示值，即可得到装配间隙的具体数值。
