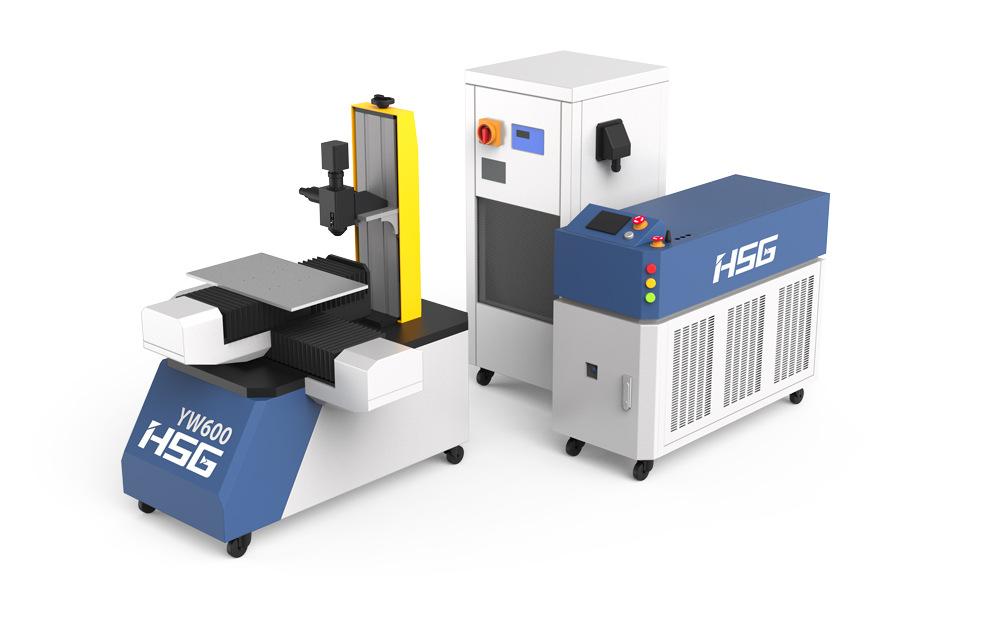

激光焊接机是一种利用高能量密度激光束作为热源，实现材料原子间冶金结合的精密焊接设备。其核心原理是通过激光发生器将电能转化为光能，经光学系统聚焦形成能量密度可达10⁶ W/cm²以上的极小光斑，瞬间作用于工件表面使材料熔化并形成熔池，待熔池冷却凝固后完成焊接接头的构建。相较于传统电弧焊、电阻焊等工艺，激光焊接机凭借光束质量高、热影响区小、焊接精度高的特点，已成为精密制造领域的核心装备。二、核心工作原理与系统构成
（一）工作原理：从能量转换到冶金结合
激光焊接的本质是能量的精准传递与材料的相变过程，主要分为两个关键阶段：
- 能量聚焦阶段：激光发生器（如光纤激光器）产生特定波长的激光束（常用1070nm或1064nm），经准直镜校准后，由聚焦镜组将光束汇聚于工件焊接区域，形成高温焦点。
- 熔池形成与凝固阶段：焦点区域的材料在极短时间内吸收能量并迅速升温至熔点以上，形成熔融态熔池。同时，金属蒸汽压力形成稳定的“匙孔效应”，保证焊接深度；配合氩气等保护气体隔绝空气，防止熔池氧化。待激光束移开后，熔池快速冷却凝固，形成致密的焊接接头，深宽比可高达10:1。
（二）系统构成：五大核心模块协同运作
激光焊接机由五大核心系统组成，各模块的性能直接决定设备整体精度与稳定性：
- 激光发生器：设备的“能量心脏”，主流类型为光纤激光器（电光转换率30%50%，寿命超10万小时），适用于金属焊接；半导体激光器则多用于塑料等非金属加工。功率覆盖50W6000W，可根据焊接厚度灵活选择。
- 光学传输系统：包括准直镜、聚焦镜和扫描振镜，负责将激光束精准传导至工件表面。其中振镜系统决定焊接速度与路径精度，高端机型定位精度可达±0.01mm。
- 控制系统：基于工业PC或PLC架构，支持EtherCAT总线通信，可导入DXF/CAD文件实现路径编程，并集成参数数据库管理功能。部分智能机型搭载AI算法，能根据材料特性自动推荐焊接参数。
- 机械运动系统：由工作台、机器人手臂或数控轴组成，实现工件与激光束的相对运动。工作台尺寸可从500×500mm扩展至2000×3000mm，适配不同规格工件。
- 辅助系统：包含冷却系统（水冷用于中高功率机型，制冷量需为激光功率的1.5倍）、保护气体供给装置（氩气流量通常8~15L/min）及烟尘过滤系统（过滤效率≥99%）。
三、关键技术优势与核心参数
（一）相较于传统焊接的突出优势
- 高精度与低变形：光斑直径可小至0.1mm，热影响区比电弧焊减少70%，尤其适合薄板（0.01mm箔片）及精密组件焊接。
- 高效率与广适配：焊接速度可达0.1~20m/min，支持不锈钢、铝合金、钛合金等多种金属，以及异种金属连接（如304不锈钢与T2紫铜）。
- 智能化与稳定性：集成CCD视觉跟踪、等离子体监测等功能，通过闭环控制实时调整参数，良品率可提升至99.6%。
（二）核心技术参数解析
参数类别 | 关键指标 | 应用影响 |
激光特性 | 光束质量（M²值）.1 | M²越接近1，聚焦能力越强，适合深熔焊 |
功率范围50W~6000W | 功率越高可焊材料越厚（2kW对应不锈钢5mm） | |
工艺参数 | 焊接速度0.1~20m/min | 速度与功率需匹配，过快易导致虚焊 |
离焦量±2mm | 负离焦提升熔深，正离焦适合表面焊接 | |
精度参数 | 定位精度±0.01~0.1mm | 决定精密组件焊接的尺寸一致性 |
重复精度±0.05mm（机器人焊接） | 保证批量生产的稳定性 |
四、典型应用场景与行业解决方案
激光焊接机的应用已渗透至多个高端制造领域，针对不同行业形成了定制化解决方案：
- 3C电子行业：采用50~200W脉冲激光器，用于手机中框焊接、电池极耳连接等精密场景。焊接0.5mm铜片时，通过300Hz高频脉冲减少热变形，精度可达±0.02mm。
- 汽车制造行业：选用4kW以上光纤激光器，配合机器人实现车身框架高速焊接。铝合金焊接时采用300~500Hz高频脉冲打破氧化膜，减少气孔缺陷。
- 医疗器械行业：需洁净室适配机型，焊接不锈钢手术刀、植入式器件时，保证焊缝无氧化、无污染，符合医疗级洁净标准。
- 航空航天行业：针对钛合金部件采用多层焊接策略，层间温度控制在150℃以下，防止晶粒粗化，焊缝孔隙率.5%。
五、选型指南与维护规范
（一）科学选型三要素
- 材料特性匹配：焊接铜、铝等高反射材料，优先选择短脉宽（高峰值功率机型，或搭配蓝光激光器提升能效。
- 产能需求定位：小批量精密加工可选桌面式机型，大批量生产需配置机器人工作站及离线编程系统。
- 未来扩展性：优先选择模块化设计机型，支持后续加装光束摆动装置、复合焊接模块等功能升级。
（二）日常维护核心要点
- 每日保养：清洁光学镜片（无水乙醇+无尘布），检查冷却水导电率（≤10μS/cm）。
- 月度维护：为导轨加注KLUBER NB52润滑脂，检测激光器输出功率稳定性。
- 安全规范：操作人员需佩戴1064nm波段专用防护眼镜，设备防护等级不低于IP54，配备急停按钮与光栅防护。
六、技术发展趋势
当前激光焊接机正朝着智能化、复合化方向演进：AI参数预测系统可在0.5秒内生成优化方案，焊接强度比人工设置提高12%~18%；激光-MIG复合焊接技术大幅提升厚板焊接效率；远程焊接系统通过扫描振镜实现1m以上工作距离操作，进一步拓展了应用场景。
